本實用新型涉及一種電機，尤其涉及一種電液推桿用電機
。 背景技術：

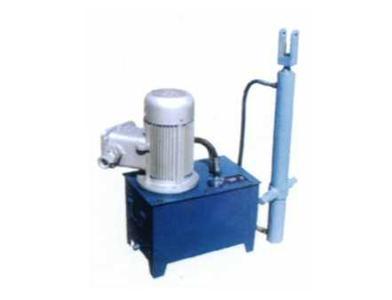

電液推桿以電動機為動力源
，通過電機正（反）向旋轉，使液壓油通過雙向油泵輸 出壓力油
，經油路集成閥塊
，送至工作油缸，實現活塞桿的往復運動
。常規型電液推桿的電 機和油泵采用的是聯軸器連接方式
。電動機通電，電機軸轉動
，電機軸通過鍵與電機聯軸器 連接
，帶動電機聯軸器轉動，電機聯軸器通過彈性梅花橡膠圈帶動泵聯軸器轉動
，泵聯軸器 通過鍵作用
，帶動油泵軸轉動，進而帶動油泵工作
。電液推桿結構復雜
，體積大、生產制造成 本高
。
發明內容：
本實用新型的目的是為了克服已有技術的缺點
，提供一種簡單實用、體積小
、結構 緊湊
、生產制造成本低的電液推桿用電機。
本實用新型電液推桿用電機技術方案是：
電液推桿用電機
，包括轉子
、定子、轉子軸
、軸承和端蓋
，所述的轉子設置在轉子軸 上，所述的轉子軸的一端與液壓推桿的油泵軸相連接
，所述的轉子軸與液壓推桿的油泵軸 相連接的端面設置有凹孔
，所述的凹孔配有鍵槽。
所述的鍵槽為平鍵槽
。
本實用新型電液推桿用電機
，電機的轉子軸與與液壓推桿的油泵軸直接連接，在 轉子軸中開孔配鍵槽
，油泵軸插入轉子軸孔中
，通過平鍵互相連接
，當電機通電，轉子軸轉 動
，轉子軸通過與油泵軸的平鍵連接
，直接帶動油泵軸轉動，進而帶動油泵工作
。
本實用新型的優點是：在轉子軸中開孔配鍵槽
，省去了電機聯軸器，泵聯軸器
，電 機座，彈性梅花橡膠圈等部件
，結構更加緊湊
，縮小了電液推桿的體積，使運輸安裝更加方 便
，同時降低了生產制造成本
。
附圖說明
圖1是本實用新型電液推桿用電機實施例的結構示意圖。
圖中序號：1
、轉子
，2、定子
，3
、轉子軸，4
、軸承
，5、端蓋
，6
、凹孔，7
、鍵槽
。
具體實施方式
實施例1:
一種電液推桿用電機，包括轉子1
、定子2
、轉子軸3、軸承4和端蓋5
，所述的轉子 1設置在轉子軸3上
，所述的轉子軸3的一端與液壓推桿的油泵軸相連接，所述的轉子軸3 與液壓推桿的油泵軸相連接的端面設置有凹孔6
，所述的凹孔6配有鍵槽7
。
一種電液推桿用電機
，包括轉子1、定子2
、轉子軸3
、軸承4、端蓋5和風葉
，所述的 轉子1設置在轉子軸3上
，所述的轉子軸3的一端與液壓推桿的油泵軸相連接，所述的轉子 軸3與液壓推桿的油泵軸相連接的端面設置有凹孔6
，所述的凹孔6配有鍵槽7
，所述的鍵 槽7為平鍵槽。
當然
，在本實用新型的發明構思下
，本實用新型有多種實施形式，這對本領域技術 人員而言
，閱讀本說明書后毋需付出創造性勞動即可再現
，都在本實用新型的保護范圍之 內。
